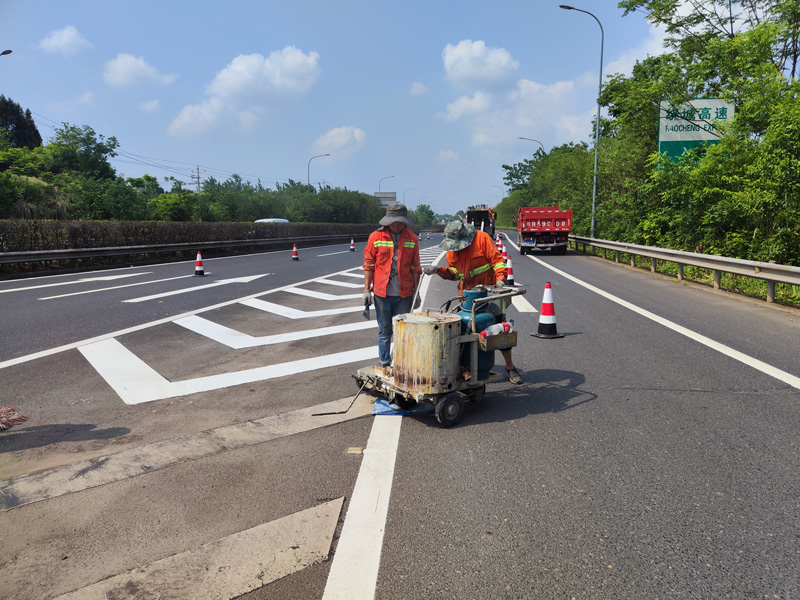

如何在高速公路上进行道路交通标线施工？

专家解密：热熔标线到底能用多长时间？

公路交通标线有常温标线、热熔标线、双组份标线、震荡标线、水性标线，目前使用最多的是热熔标线。那么热熔标线的使用时间一般有多长呢？美恩标线小编采访业内专家后从两方面给大家进行解读。 热熔标线施工 第一，热熔标线涂料究竟具有什么特性？ 热熔标线涂料主要由C5（碳5，又名“间戊二烯”）石油树脂、填充料、助剂经过物理搅拌而成。其主要成份C5树脂是热塑性树脂，软化点在105度左右，常温冷却后变为固态，冷却速度快，所以热熔标线开放交通时间短（通常在15分钟以内）。热熔标线涂料用的C5石油树脂是单组份树脂，交联强度不高，耐磨性一般。国标16311-2009规定热熔标线厚度0.7-2.5mm，常用厚度1.8mm左右。其厚度是0.2mm厚常温标线的9倍，感观上热熔标线比常温标线更耐磨，使用年限更长。 热熔标线老化 第二，热熔标线使用寿命究竟有多长？ 一般来说，在车流量不大的公路，热熔标线正常使用年限约1-2年。在车流量大的国省道等，热熔标线正常使用时间不超过1年，特别是城区道路路口的人行横道线等拐弯和刹车磨损严重的地方，使用时间约3-6个月。因此，目前城区道路的人行横道线等易磨损热熔标线设计厚度通常在2.5-3mm。另外，目前热熔标线涂料使用的C5树脂都未加氢，抗自然老化能力一般，即使没有任何磨损的道路边缘热熔标线经过3年以上自然风化，也会出现粉化、剥落等自然老化现象。

雨夜反光标线中玻璃微珠该如何选择？

通常汽车远光灯光线照射角度在70—80度间，也就是进入反光微珠的入射光线与标线的夹角在10-20度左右。这次我们取17度水平夹角对不同折射率参数的雨夜反光标线玻璃反光微珠建立数理模型分析讨论。 影响因素一： 能形成回向反射的有效入射光线；点j/k均为动点，当玻璃珠折射率系数增大时，k点沿逆时针方向运动，这时会变长，回向反射的有效入射光线增加，逆反射系数也会相应增加。 因素一结论：玻璃珠逆反射系数随着折射率的增加而增加。 不同折射率反光玻璃微珠回向反射示意图 影响因素二： a点为定点： 1.5折射率玻璃珠的有效回向反射屏弧长； 1.7折射率玻璃珠的有效回向反射屏弧长； 1.9折射率玻璃珠的有效回向反射屏弧长； 2.2折射率玻璃珠的有效回向反射屏弧长； 反射屏上光线反射点b、c、d、e为动点， 1.5折射率玻璃珠回向反射光线通过f点，1.7折射率玻璃珠回向反射光线通过g点，1.9折射率玻璃珠回向反射光线通过h点，2.2折射率玻璃珠回向反射光线通过i点。 随着玻璃珠折射率的变化 ，图示中光线入射点j、m为动点。 为便于比较，本图示1.5折射率回向反射光线通过点f时，有效回向反射屏弧长已经达到最大值，有效回向光线弧长也达到最大值，相应逆反系数也达到最理想状态。 同一条入射光线（假设点j为定点），当1.5折射率玻璃珠达到最理想逆反状态时，通过图示可以看出玻璃珠折射率1.7<1.9<2.2时，回向光线弧长关系<<。这时点g、h、i分别可以沿顺时针向点f动，同时点c、d、e作逆时针运动。当点g、h、i与点f重叠时，可运动距离点g<h<i，对应运动距离点c<d<e。当、、变大时，入射光线点j也会沿着顺时针运动，这时会变长，回向反射的有效入射光线增加，逆反射系数也会相应增加。 因素二结论：玻璃珠逆反射系数随着折射率的增加而增加。 影响因素三： 通过CAD精确制图所作的数理分析模型，我们发现反射光线与入射光线的夹角随着玻璃珠折射率的变化而变化，1.9折射率的玻璃珠平行度最好，其综合光性能达到最佳。当折射率＞1.9后，随着折射率的增加，有效的平行反射光线会逐渐下降。 因素三结论：折射率在1.9以下时玻璃珠逆反射系数随着折射率的增加而增加，当折射率在1.9以上时玻璃珠逆反射系数随着折射率的增加而减小。

道路交通标线施工后为什么会产生气泡？

在道路交通标线施工中，经常会遇到气泡产生的情况，那么，气泡是如何产生的，又应该怎么处理呢？下面，美恩标线小编详细给大家解析一下：一般，道路交通标线施工后产生气泡有以下三种情况：第一种情况：当地面潮湿时，进行道路交通标线施工，热熔标线涂料温度高，潮湿路面中的水汽遇到高温涂料，就会蒸发产生气泡，因此，道路交通标线施工时，需要注意路面湿度，特别是冬季早晚要特别注意路面的湿度情况。
