道路交通标线是什么？

专家解密：热熔标线到底能用多长时间？

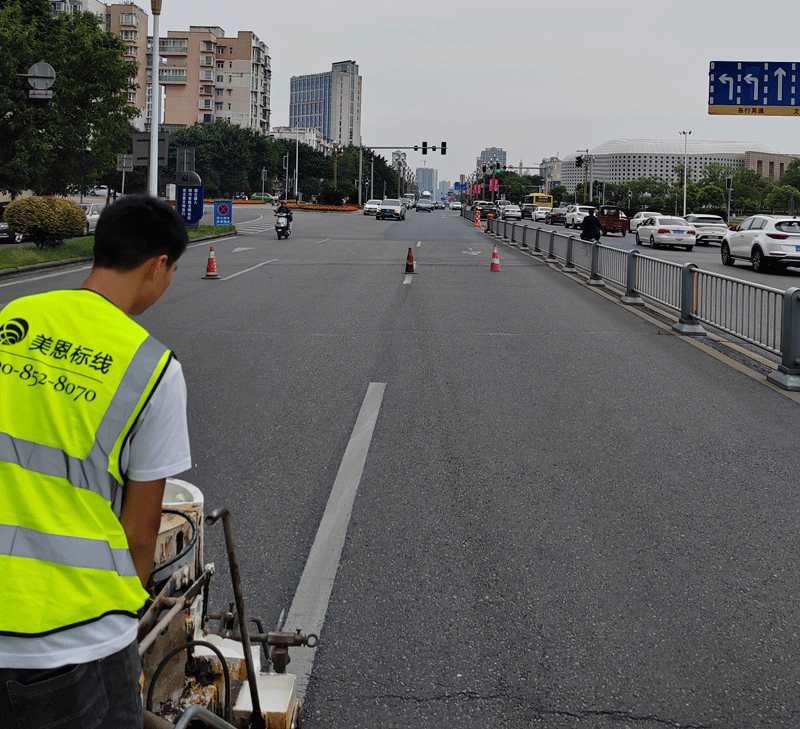

公路交通标线有常温标线、热熔标线、双组份标线、震荡标线、水性标线，目前使用最多的是热熔标线。那么热熔标线的使用时间一般有多长呢？美恩标线小编采访业内专家后从两方面给大家进行解读。 热熔标线施工 第一，热熔标线涂料究竟具有什么特性？ 热熔标线涂料主要由C5（碳5，又名“间戊二烯”）石油树脂、填充料、助剂经过物理搅拌而成。其主要成份C5树脂是热塑性树脂，软化点在105度左右，常温冷却后变为固态，冷却速度快，所以热熔标线开放交通时间短（通常在15分钟以内）。热熔标线涂料用的C5石油树脂是单组份树脂，交联强度不高，耐磨性一般。国标16311-2009规定热熔标线厚度0.7-2.5mm，常用厚度1.8mm左右。其厚度是0.2mm厚常温标线的9倍，感观上热熔标线比常温标线更耐磨，使用年限更长。 热熔标线老化 第二，热熔标线使用寿命究竟有多长？ 一般来说，在车流量不大的公路，热熔标线正常使用年限约1-2年。在车流量大的国省道等，热熔标线正常使用时间不超过1年，特别是城区道路路口的人行横道线等拐弯和刹车磨损严重的地方，使用时间约3-6个月。因此，目前城区道路的人行横道线等易磨损热熔标线设计厚度通常在2.5-3mm。另外，目前热熔标线涂料使用的C5树脂都未加氢，抗自然老化能力一般，即使没有任何磨损的道路边缘热熔标线经过3年以上自然风化，也会出现粉化、剥落等自然老化现象。

热熔标线机是否影响热熔标线施工质量？

热熔标线施工质量受多方面因素影响，其中常见的有路面情况、施工工艺、涂料质量等，那热熔标线机对热熔标线施工有没有影响呢？ 在热熔标线施工中，热熔标线机的好坏决定了标线施工的质量，同时热熔标线机的大小、容量也会影响热熔标线的施工进展和人力成本，例如，一台乘驾式标线机平均每小时可以施工10公里，而一台手推式标线机一天工作8小时才能施工5-6公里，因此，热熔标线机的好坏也影响到热熔标线的施工周期。 如果热熔标线工程量不大，可以使用普通手推或手扶式热熔划线机，因为小型热划线机体积小、施工灵活且运输方便，施工团队可以带着它迅速赶到施工路段完成施工。

热熔道路交通标线起皮掉落是什么原因？

热熔道路交通标线，如果使用材料或施工不规范，在使用过程中容易出现一些问题，比如起皮掉落,出现这种情况需要怎么处理呢?美恩标线小编就来简单分析热熔道路交通标线起皮掉落的问题及处理方法。 1.路面断裂处的起皮现象。可选用粘结力和柔韧性更强的标线涂料。 2.路面清扫不干净、不彻底，或未用下涂剂。应严格按施工程序施工，确保道路交通标线质量。 3.底涂剂涂后长时间不画线（或在风沙天气施工），易粘上灰尘，会引起标线起皮脱落；底涂剂干燥后应立即施划道路交通标线。 4.路面潮湿或路面上有水时施工，一定要采取防水防潮措施或等路面干燥后再施工。在特殊情况下必须赶工，可以采用人工方法对路面进行干燥处理； 5.环境温度低于5℃，施工质量不稳定，容易引起起皮脱落，熔融温度太低，会严重影响标线与路面的粘结力；如没有底涂剂处理，环境温度宜在10℃以上施工为好。道路交通标线涂料涂敷到路面瞬间温度不宜低于180℃；初冬季节施工应考虑在上午10点至下午3点期间进行，环境温度不宜太低。 6. 道路标线涂料熔化不充分，搅拌不均。施工时涂料应充分熔解，充分搅匀和熟化后方能涂敷； 7.水泥路面底涂剂选择不当，新水泥路面由于表面碱性大和脆性层存在，易起皮脱落。施工时应进行认真清扫，采用渗透型较强的底涂剂处理，提高附着强度。 道路交通标线施工时一定要注意以上的七种情况，这样就不会起皮剥落了。
