专家解密：热熔标线到底能用多长时间？

道路交通标线施工质量有哪些标准？

现代社会，道路交通标线起着引导、约束、警告、指引道路交通的重要作用，保障车辆和行人安全、高效、便捷通行，因此，道路交通标线施工的质量需要满足以下三个方面，美恩标线小编给大家详细解析一下：一、道路交通标线必须清晰：道路交通标线的视认性包括：白天、夜间以及不同气候条件下，向道路使用者清晰传递信息功能，优质的道路交通标线，能够确保白天、夜间、雨雪等恶劣天气下的清晰呈现。

专家解密：热熔标线到底能用多长时间？

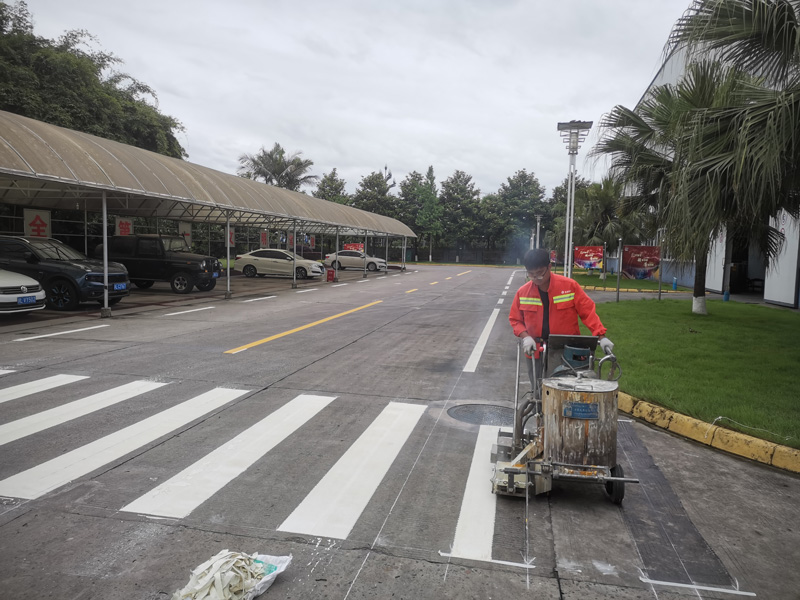

公路交通标线有常温标线、热熔标线、双组份标线、震荡标线、水性标线，目前使用最多的是热熔标线。那么热熔标线的使用时间一般有多长呢？美恩标线小编采访业内专家后从两方面给大家进行解读。 热熔标线施工 第一，热熔标线涂料究竟具有什么特性？ 热熔标线涂料主要由C5（碳5，又名“间戊二烯”）石油树脂、填充料、助剂经过物理搅拌而成。其主要成份C5树脂是热塑性树脂，软化点在105度左右，常温冷却后变为固态，冷却速度快，所以热熔标线开放交通时间短（通常在15分钟以内）。热熔标线涂料用的C5石油树脂是单组份树脂，交联强度不高，耐磨性一般。国标16311-2009规定热熔标线厚度0.7-2.5mm，常用厚度1.8mm左右。其厚度是0.2mm厚常温标线的9倍，感观上热熔标线比常温标线更耐磨，使用年限更长。 热熔标线老化 第二，热熔标线使用寿命究竟有多长？ 一般来说，在车流量不大的公路，热熔标线正常使用年限约1-2年。在车流量大的国省道等，热熔标线正常使用时间不超过1年，特别是城区道路路口的人行横道线等拐弯和刹车磨损严重的地方，使用时间约3-6个月。因此，目前城区道路的人行横道线等易磨损热熔标线设计厚度通常在2.5-3mm。另外，目前热熔标线涂料使用的C5树脂都未加氢，抗自然老化能力一般，即使没有任何磨损的道路边缘热熔标线经过3年以上自然风化，也会出现粉化、剥落等自然老化现象。

热熔标线出现齿面原因及处理方法？

道路标线是交通安全设施中重要的组成部分，在现代交通运输中具有不可替代的作用，那热熔标线出现齿面变形的原因及处理是什么呢？ 1、热熔标线施工后，出现轮胎压痕和斑点的处理：这种情况，要选用粘度适宜、流动性好的涂料，同时要强化施工管理，一定要在漆膜完全干后再开放交通。 2、热熔标线涂层表面出现横纹的原因和处理：这种情况，主要是由于涂层斗槽的振动，涂层粘度过高，导致路面不均匀。处理方法就是把握好施工温度，要及时检查处理斗槽刮板，要及时清理路面，施工推车时要避免斗槽振动。 3、热熔标线涂层表面纵纹原因及处理。这种情况主要是由于热熔涂料在加热时产生局部烧焦，也可能有异物混入。此外，涂料斗槽口有缺陷或有涂料焦渣粘附，还会产生纵向条纹。因此，首先要从涂料的加热熔化抓起，严格控制温度，不能有烧焦和异物混合。机械及斗槽在施工前应检查、清理，使其处于正常状态。
