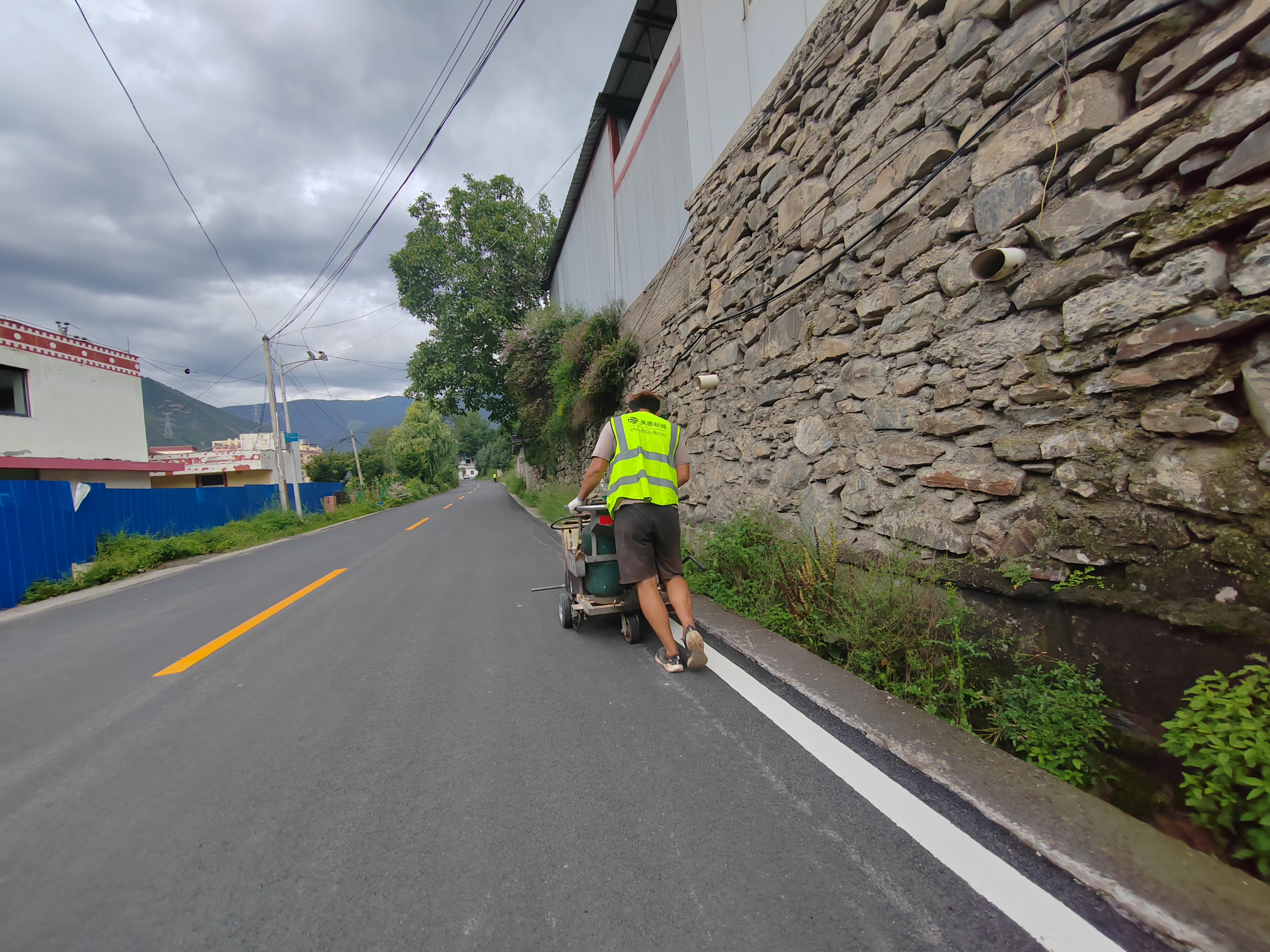

高原地区道路标线长效耐用施工方案

一、高原标线短命的主要原因

1. 强紫外线照射
   高海拔地区紫外线强度远超平原地区，普通涂料易老化、粉化、失光、变色。
2. 昼夜温差与季节温差大
   路面热胀冷缩剧烈，标线易出现应力开裂、起壳、脱落。
3. 低温脆化
   冬季低温环境下，普通热熔标线变脆，碾压、风沙冲刷易破损。
4. 风沙磨损严重
   长期风沙打磨使标线快速变薄，反光性能下降。
5. 路面附着力差
   高原干燥多风，路面粉尘多，处理不到位极易导致标线脱落。

二、我司高原专用解决方案

1. 材料升级：选用高原抗 UV 专用涂料

• 采用抗紫外线改性热熔涂料，添加高浓度UV 吸收剂、光稳定剂、抗氧化剂，延缓老化。
• 添加高分子弹性改性剂，提升标线柔韧性，-30℃不脆、不开裂。
• 内混高硬度耐磨骨料，提高耐磨性，抵抗风沙与重载磨损。
• 配套使用高折射率玻璃微珠，保证夜间反光效果持久。

2. 路面基础处理：决定标线寿命 70%

• 彻底清扫、除尘、除油污、除旧线。
• 水泥路面使用打磨 / 抛丸处理，沥青路面进行浮料清理。
• 全线涂刷专用底漆，增强涂料与路面附着力。
• 严禁在潮湿、结冰、粉尘过多的路面施工。

3. 施工工艺优化

• 严格控制涂料熔融温度 190℃–210℃，避免材料老化失效。
• 合理控制标线厚度：
  • 一般道路 ≥ 2.0mm
  • 厂区 / 停车场 / 重载路段 ≥ 2.5–3.0mm
• 大风天气缩短施工段落，避免涂料快速冷却不均。
• 长距离路段分段施工、预留伸缩空间，减少温差开裂。
• 执行内混珠 + 面撒珠双珠工艺，反光更持久。

4. 特殊路段加强方案

• 极寒路段：提高涂料柔韧性，增加抗冻融性能。
• 强风沙路段：加厚标线、提高耐磨性。
• 停车场 / 厂区重载区：推荐使用双组分标线，寿命可达普通热熔 2–3 倍。
• 除雪路段：可采用嵌入式标线工艺，防止除雪机铲坏标线。

三、方案优势

• 耐紫外线、不易褪色、不易粉化
• 抗开裂、抗脱落、适应大温差
• 耐磨性强，抗风沙、抗重载
• 反光持久，夜间行车更安全
• 使用寿命比普通标线延长 2–3 年

四、适用范围

• 高原市政道路
• 工业园区、厂区道路
• 停车场、物流园
• 乡镇道路、园区内部道路
• 高海拔、强日照、大温差地区

五、服务承诺
