匠心塑造标 品质诠释感

20年专注:交通标线 · 地坪处理 · 运动场地

咨询热线:400-852-8070

道路划线施工为什么会产生划痕?

2025-08-29 15:03:34

作者:美恩标线

浏览次数:2123

   在道路划线施工中,划痕的产生是一个常见问题。这些划痕不仅影响道路的美观,还可能降低道路的安全性能。因此,了解划痕产生的原因并采取相应的解决措施是十分重要的。本文将探讨道路划线施工产生划痕的原因,并提出一些解决方案。


一、道路划线施工产生划痕的原因:

      1)涂料质量问题:涂料中的硬物或杂质可能导致划痕的产生。如果涂料中的填料硬度过高或者含有杂质,道路划线时就容易在涂层表面留下划痕。
      2)施工操作问题:施工过程中,如果施工工具不干净或者操作不当,也可能导致划痕的产生。例如,施工时使用的划线刀具上附着的硬物或者杂物,在道路划线过程中就可能划伤路面。
      3)路面问题:路面硬度过高或者路面不干净也可能导致划痕的产生。如果路面存在凹凸不平或者杂物,划线时就会在涂层表面留下划痕。
      4)环境因素:施工环境中的温度和湿度等因素也可能影响涂料的固化过程,从而影响涂层的硬度,最终导致道路划线划痕的产生。

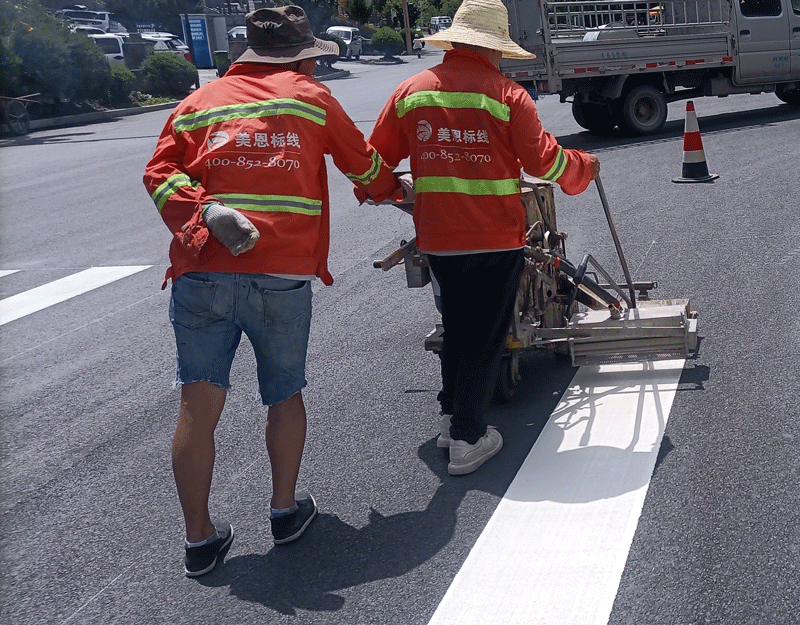

道路划线


三、解决道路划线施工产生划痕的措施:

       1)  控制涂料质量:选用质量优良的涂料,确保填料和颜料的纯度,避免使用含有杂质的涂料。同时,在储存和运输过程中也要防止涂料受到污染。

       2) 保持施工工具清洁:在使用施工工具前,应进行检查和清洁,确保工具上没有硬物或杂物附着。如果发现工具上存在硬物或杂物,应及时进行清理或更换。

       3)路面处理:在施工前应对路面进行清扫和处理,去除路面上的杂物和凹凸不平的地方。如果路面硬度过高,可以进行适当的打磨处理,以降低路面的硬度。
       4)控制施工环境:在施工过程中,应控制好环境温度和湿度,避免在过高或过低的温度和湿度下进行施工。同时,也要注意防止涂层受到污染和损伤。
       5)定期维护:定期对道路进行维护和保养,及时修复损坏的划线和清理路面的污渍。这样可以延长道路的使用寿命,提高道路的安全性能。

相关推荐

热熔道路交通标线起皮掉落是什么原因?

热熔道路交通标线起皮掉落是什么原因?

热熔道路交通标线,如果使用材料或施工不规范,在使用过程中容易出现一些问题,比如起皮掉落,出现这种情况需要怎么处理呢?美恩标线小编就来简单分析热熔道路交通标线起皮掉落的问题及处理方法。 1.路面断裂处的起皮现象。可选用粘结力和柔韧性更强的标线涂料。 2.路面清扫不干净、不彻底,或未用下涂剂。应严格按施工程序施工,确保道路交通标线质量。 3.底涂剂涂后长时间不画线(或在风沙天气施工),易粘上灰尘,会引起标线起皮脱落;底涂剂干燥后应立即施划道路交通标线。 4.路面潮湿或路面上有水时施工,一定要采取防水防潮措施或等路面干燥后再施工。在特殊情况下必须赶工,可以采用人工方法对路面进行干燥处理; 5.环境温度低于5℃,施工质量不稳定,容易引起起皮脱落,熔融温度太低,会严重影响标线与路面的粘结力;如没有底涂剂处理,环境温度宜在10℃以上施工为好。道路交通标线涂料涂敷到路面瞬间温度不宜低于180℃;初冬季节施工应考虑在上午10点至下午3点期间进行,环境温度不宜太低。 6. 道路标线涂料熔化不充分,搅拌不均。施工时涂料应充分熔解,充分搅匀和熟化后方能涂敷; 7.水泥路面底涂剂选择不当,新水泥路面由于表面碱性大和脆性层存在,易起皮脱落。施工时应进行认真清扫,采用渗透型较强的底涂剂处理,提高附着强度。 道路交通标线施工时一定要注意以上的七种情况,这样就不会起皮剥落了。

2020-10-15
选择道路标线材料需要考虑哪些因素?

选择道路标线材料需要考虑哪些因素?

1、道路标线所在区域。比如,对于寒冷地区,需重点考虑标线的低温抗裂性;对于多雨地区,需重点考虑标线的雨夜反光性能。 2、道路标线施工季节。不同施工季节对于温度、湿度等选择材料有差异。 3、道路标线路面情况。路面情况的好坏对于材料要求也不同。 4、道路标线设计文件要求。道路标线材料的质量应符合现行《路面标线涂料》(JT/T280)、《路面标线用玻璃珠》(GB/T 24722)、《路面防滑涂料》(JT/T 712)、《突起路标》(GB/T 24725)、《道路预成形标线带》(GB/T 24717)等的规定。

2021-07-19
雨夜反光标线中玻璃微珠该如何选择?

雨夜反光标线中玻璃微珠该如何选择?

通常汽车远光灯光线照射角度在70—80度间,也就是进入反光微珠的入射光线与标线的夹角在10-20度左右。这次我们取17度水平夹角对不同折射率参数的雨夜反光标线玻璃反光微珠建立数理模型分析讨论。 影响因素一: 能形成回向反射的有效入射光线;点j/k均为动点,当玻璃珠折射率系数增大时,k点沿逆时针方向运动,这时会变长,回向反射的有效入射光线增加,逆反射系数也会相应增加。 因素一结论:玻璃珠逆反射系数随着折射率的增加而增加。 不同折射率反光玻璃微珠回向反射示意图 影响因素二: a点为定点: 1.5折射率玻璃珠的有效回向反射屏弧长; 1.7折射率玻璃珠的有效回向反射屏弧长; 1.9折射率玻璃珠的有效回向反射屏弧长; 2.2折射率玻璃珠的有效回向反射屏弧长; 反射屏上光线反射点b、c、d、e为动点, 1.5折射率玻璃珠回向反射光线通过f点,1.7折射率玻璃珠回向反射光线通过g点,1.9折射率玻璃珠回向反射光线通过h点,2.2折射率玻璃珠回向反射光线通过i点。 随着玻璃珠折射率的变化 ,图示中光线入射点j、m为动点。 为便于比较,本图示1.5折射率回向反射光线通过点f时,有效回向反射屏弧长已经达到最大值,有效回向光线弧长也达到最大值,相应逆反系数也达到最理想状态。 同一条入射光线(假设点j为定点),当1.5折射率玻璃珠达到最理想逆反状态时,通过图示可以看出玻璃珠折射率1.7<1.9<2.2时,回向光线弧长关系<<。这时点g、h、i分别可以沿顺时针向点f动,同时点c、d、e作逆时针运动。当点g、h、i与点f重叠时,可运动距离点g<h<i,对应运动距离点c<d<e。当、、变大时,入射光线点j也会沿着顺时针运动,这时会变长,回向反射的有效入射光线增加,逆反射系数也会相应增加。 因素二结论:玻璃珠逆反射系数随着折射率的增加而增加。 影响因素三: 通过CAD精确制图所作的数理分析模型,我们发现反射光线与入射光线的夹角随着玻璃珠折射率的变化而变化,1.9折射率的玻璃珠平行度最好,其综合光性能达到最佳。当折射率>1.9后,随着折射率的增加,有效的平行反射光线会逐渐下降。 因素三结论:折射率在1.9以下时玻璃珠逆反射系数随着折射率的增加而增加,当折射率在1.9以上时玻璃珠逆反射系数随着折射率的增加而减小。

2021-06-10
