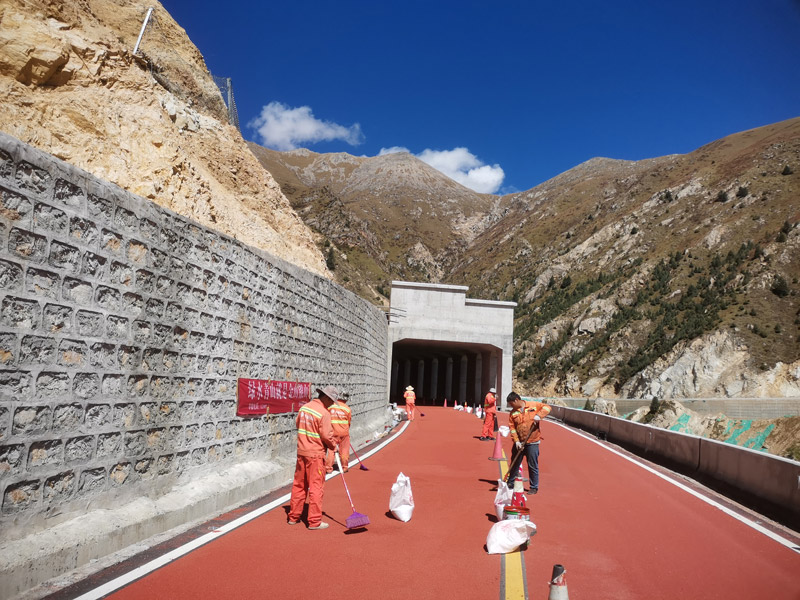

彩色防滑路面有哪些特点？

热熔标线刮涂施工中应注意哪些事项？

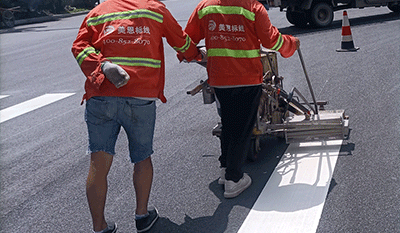

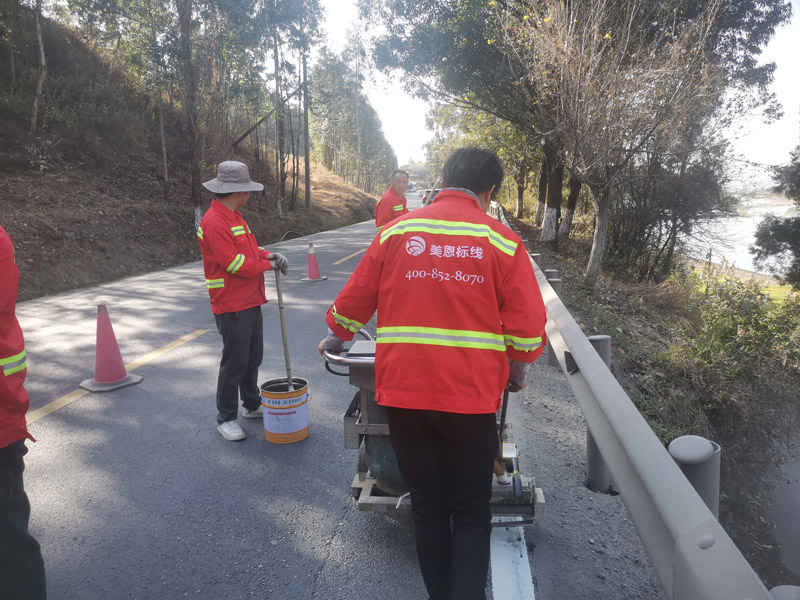

热熔标线刮涂是道路交通标线施工时，用刮刀把涂料刮成想要的尺寸，大多用于热熔涂料，涂料的厚薄可以根据需要来调整，涂料下斗必须与路面保持一致，间隙要小，利用手推车进行划线，涂料会自然流出，然后经挤压到达路面，形成涂膜，再涂膜上要均匀布撒玻璃珠固定。 道路标线刮涂施工中应注意哪些事项？ （1）设备完好，才能保证涂膜的完整、均匀。 （2）下涂剂必须要求干燥，这样有利于手推划线机进行刮涂。 （3）施工进行，必须要经常搅拌熔料，防止降沉，对熔料的温度也要适当的控制，可以进行保温处理。 （4）玻璃珠不仅要干净，还应干燥，对玻璃珠中的异物进行剔除，严格控制玻璃珠的干燥程度。 （5）在施工时，必须注意划线机的工作速度、涂料状态、料门大小以及涂料液面的高度，这些都有可能影响标线的厚度。 热熔标线刮涂一般用于新修高速公路路面，标线线型美观单位面积涂料用量较大。热熔标线喷涂施工速度快，单位面积涂料用量少，对路面平整度要求不高，适合各种等级要求不高的道路。

美恩标线解密：雨夜反光标线玻璃微珠

1、雨夜珠的原理。 雨夜标线折射率2.2以下玻璃珠被水覆盖二次折射后光线不会向来车方向反射，所以没有使用雨夜珠的反光标线表面一旦潮湿，就基本没有反光效果。 现在我们通过理论与实践研究发现2.2折射率这类高折射率玻璃珠，在水下光线通过水面和玻璃珠的2次折射后也能形成与入射光线近乎平行的反射光线。 专用雨夜反光标线​玻璃微珠一般都是1.5折射率的低折射率玻璃珠通过树脂封釉后再在外层包裹2.2折射率的高折射率玻璃珠。 雨夜标线 2、为什么2.2折射率的雨夜珠在干态时的逆反身系数能达到1000左右，反光效果反而比理论上最佳折射率1.9的玻璃微珠更好？ 专用雨夜反光标线玻璃微珠现在的生产工艺一般都是1.5折射率的低折射率玻璃珠通过树脂封釉后再在外层包裹2.2折射率的高折射率玻璃珠。在道路交通标线使用中的优异逆反性能主要是因为： （1）2.2折射率的玻璃珠有更大面积的反射屏来反光射更多的入射光线，从而部分弥补反身光线与入射光线不行缺陷带来的逆反系数损失，其逆反性能介于1.7-1.9折射率玻璃珠之间。 （2）采用自封釉技术，也主是自带反射层。非雨夜标线玻璃珠靠标线涂层进行封釉反光，标线涂料质量决定了反射光线能力。特制的自封釉反射层能确保反射光线性能比标线涂料封釉反射层具优异。 （3）雨夜珠是全封釉反射层，能保证自主全反射。非雨夜玻璃珠采用标线涂料封釉，为保证射入光线量（光源），最佳嵌入度是玻璃珠直径的50%。然而在日常施工时，因非雨夜玻璃珠表面光滑，为确保其和标线涂层间的附着力，其嵌入度基本在50%以上。雨夜标线基本使用强度和附能力极好的双组份标线涂料，自封釉雨夜珠表面包裹的是大量2.2折射率小直径玻璃珠，表面较粗糙，具有更好附着能力。在保证和标线涂层附着力条件下，往往最佳逆反射性能只需要40%左右嵌入度，从而具有更大的反射面来反射更多光线。 雨夜反光标线 ​

双组份标线能用多久？

双组份标线在日常道路交通标线使用中，受到各种类型的机动车辆碾压、摩擦，会大大降低标线的逆反射值，从而降低标线的使用寿命，那么如何界定双组份标线的逆反射值呢？ 在双组份标线施工中，双组份标线涂料成分中的甲基丙烯酸甲酯对反光玻璃珠具有优异的粘接性，有效粘连玻璃珠，使道路标线的逆反射值达到道路使用标准，但质量不合格的双组份标线涂料粘接性、附着力性能都很差，使用一段时间会导致地面标线逆反射值降低，且标线易脱落，后期需重新施划道路标线。
