道路交通标线之禁止掉头标线如何设置？

雨夜反光标线中玻璃微珠该如何选择？

通常汽车远光灯光线照射角度在70—80度间，也就是进入反光微珠的入射光线与标线的夹角在10-20度左右。这次我们取17度水平夹角对不同折射率参数的雨夜反光标线玻璃反光微珠建立数理模型分析讨论。 影响因素一： 能形成回向反射的有效入射光线；点j/k均为动点，当玻璃珠折射率系数增大时，k点沿逆时针方向运动，这时会变长，回向反射的有效入射光线增加，逆反射系数也会相应增加。 因素一结论：玻璃珠逆反射系数随着折射率的增加而增加。 不同折射率反光玻璃微珠回向反射示意图 影响因素二： a点为定点： 1.5折射率玻璃珠的有效回向反射屏弧长； 1.7折射率玻璃珠的有效回向反射屏弧长； 1.9折射率玻璃珠的有效回向反射屏弧长； 2.2折射率玻璃珠的有效回向反射屏弧长； 反射屏上光线反射点b、c、d、e为动点， 1.5折射率玻璃珠回向反射光线通过f点，1.7折射率玻璃珠回向反射光线通过g点，1.9折射率玻璃珠回向反射光线通过h点，2.2折射率玻璃珠回向反射光线通过i点。 随着玻璃珠折射率的变化 ，图示中光线入射点j、m为动点。 为便于比较，本图示1.5折射率回向反射光线通过点f时，有效回向反射屏弧长已经达到最大值，有效回向光线弧长也达到最大值，相应逆反系数也达到最理想状态。 同一条入射光线（假设点j为定点），当1.5折射率玻璃珠达到最理想逆反状态时，通过图示可以看出玻璃珠折射率1.7<1.9<2.2时，回向光线弧长关系<<。这时点g、h、i分别可以沿顺时针向点f动，同时点c、d、e作逆时针运动。当点g、h、i与点f重叠时，可运动距离点g<h<i，对应运动距离点c<d<e。当、、变大时，入射光线点j也会沿着顺时针运动，这时会变长，回向反射的有效入射光线增加，逆反射系数也会相应增加。 因素二结论：玻璃珠逆反射系数随着折射率的增加而增加。 影响因素三： 通过CAD精确制图所作的数理分析模型，我们发现反射光线与入射光线的夹角随着玻璃珠折射率的变化而变化，1.9折射率的玻璃珠平行度最好，其综合光性能达到最佳。当折射率＞1.9后，随着折射率的增加，有效的平行反射光线会逐渐下降。 因素三结论：折射率在1.9以下时玻璃珠逆反射系数随着折射率的增加而增加，当折射率在1.9以上时玻璃珠逆反射系数随着折射率的增加而减小。

热熔道路交通标线起皮掉落是什么原因？

热熔道路交通标线，如果使用材料或施工不规范，在使用过程中容易出现一些问题，比如起皮掉落,出现这种情况需要怎么处理呢?美恩标线小编就来简单分析热熔道路交通标线起皮掉落的问题及处理方法。 1.路面断裂处的起皮现象。可选用粘结力和柔韧性更强的标线涂料。 2.路面清扫不干净、不彻底，或未用下涂剂。应严格按施工程序施工，确保道路交通标线质量。 3.底涂剂涂后长时间不画线（或在风沙天气施工），易粘上灰尘，会引起标线起皮脱落；底涂剂干燥后应立即施划道路交通标线。 4.路面潮湿或路面上有水时施工，一定要采取防水防潮措施或等路面干燥后再施工。在特殊情况下必须赶工，可以采用人工方法对路面进行干燥处理； 5.环境温度低于5℃，施工质量不稳定，容易引起起皮脱落，熔融温度太低，会严重影响标线与路面的粘结力；如没有底涂剂处理，环境温度宜在10℃以上施工为好。道路交通标线涂料涂敷到路面瞬间温度不宜低于180℃；初冬季节施工应考虑在上午10点至下午3点期间进行，环境温度不宜太低。 6. 道路标线涂料熔化不充分，搅拌不均。施工时涂料应充分熔解，充分搅匀和熟化后方能涂敷； 7.水泥路面底涂剂选择不当，新水泥路面由于表面碱性大和脆性层存在，易起皮脱落。施工时应进行认真清扫，采用渗透型较强的底涂剂处理，提高附着强度。 道路交通标线施工时一定要注意以上的七种情况，这样就不会起皮剥落了。

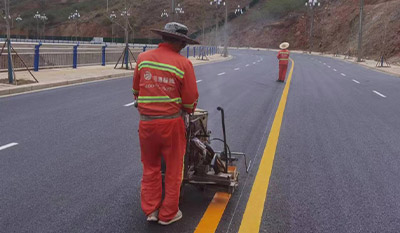

道路交通标线施工有哪些注意事项？

现代社会，道路交通标线在我们生活中随处可见，与我们的生活息息相关，那么，日常施工中，道路交通标线施工有哪些注意事项？一、道路交通标线施工前基面必须清洁：在进行道路交通标线施工前，必须做好基面的清洁，清洁完成后，保持基面的干净干燥，如果基面有尘土等，容易造成下涂剂或者道路交通标线涂料的附着力不好，引起道路交通标线后期脱落的问题。
