一般,城市道路交通标线频繁承受车辆碾压,容易出现起皮、脱落等,影响道路交通标线功能和城市美观,所以,需要进行道路划线施工,那么,城市道路划线施工如何做好安全防护?下面,美恩标线小编详细给大家解析一下:
一、城市道路划线施工前准备:
在施工前,需要对所需的材料和设备进行仔细检查,确保其符合相关标准和要求。同时,需要准备好安全防护用品,如安全帽、防护服、手套等。此外,根据施工设计图纸,对施工区域进行全面的勘测和分析,了解道路宽度、交通流量等情况,以确定划线的具体方案。
二、城市道路划线施工现场设置:

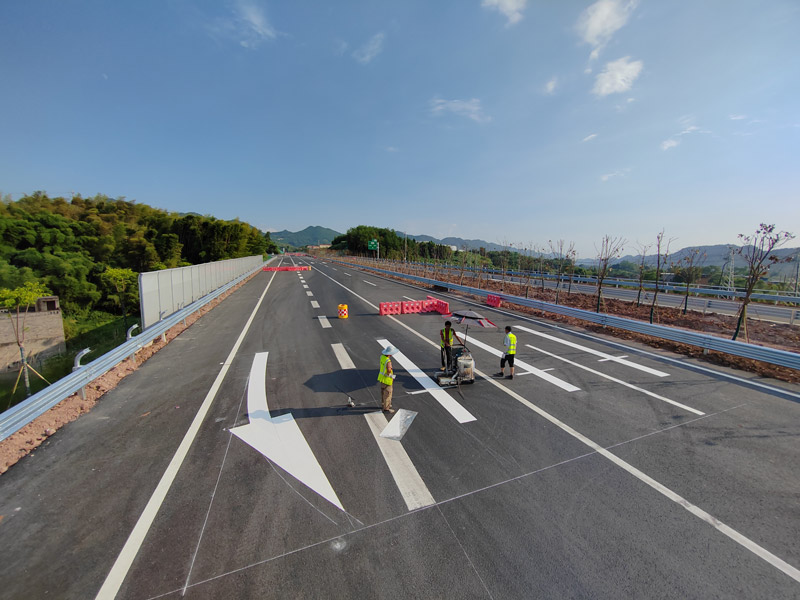

在道路划线施工现场,需要设置明显的警示标志和警示牌,提醒驾驶员注意施工。同时,需要配备专业的施工人员,并确保他们具备相关的技能和经验,以确保施工质量和安全性。在道路划线施工区域周边,可以设置安全隔离带或者围栏,防止车辆和行人误入施工区域。
三、城市道路划线施工时进行交通疏导:
在道路划线施工期间,需要对交通进行疏导,确保车辆和行人的安全。可以采取临时交通管制措施,如设置临时交通标志、交通信号灯等,引导车辆和行人绕行安全地带。同时,需要在施工区域前方设置交通引导标志,告知驾驶员前方正在施工,提醒其减速慢行或者绕行。
六、应急处理:
在发生紧急情况时,需要采取应急处理措施,如启动应急预案、组织救援等,确保人员和财产的安全。可以制定应急预案,明确应急处置流程和责任人,以便在紧急情况下能够迅速响应。同时,需要配备相应的应急救援设备和人员,确保能够及时处理突发情况。
双组份标线施工要点
一、双组份标线施工温度要求: 一般来说,双组份标线施工温度要在0℃以上,而且低温施工要适当提高料温。 二、双组份标线施工路面要求: 确保工作面干净、干燥,不能有杂质不能有水分,如果有一定要清扫。 三、双组份标线涂料加工要求: 涂料熔化温度要控制在180-220℃之间,熔化后要通过充分搅拌,保温3-5分钟后再出料。 四、双组份标线底油施工要求: 对新完工水泥路面,尽量延期三个月后施工或进行二遍底油处理,否则易出现标线脱落现象。在车流量大的路段施工,涂底油后,要放置示警帽,防止车轮碾压,带走底油,留下灰尘,否则易造成标线脱落。
1分钟看懂 热熔道路交通标线施工步骤

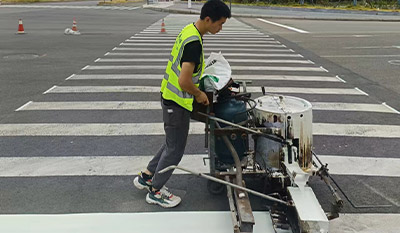

道路交通标线根据不同的路段要求采用净路机、高压无气下涂剂(底油)喷涂机、自行式热熔标线机等机械进行施工。道路交通标线是道路交通的安全标记,是加强交通管理的重要措施,也能达到提高公路运输能力、减少事故和美化城市道路的目的。下面,美恩交通标线小编就跟大家一起来看看道路划线施工的详细步骤。 1、清扫路面:首先对路面进行基础处理,对路面杂物进行清除。若路面杂物难以用常规方法清除时,则用钢刷型路面清除机予以硬性清除,再用风力净路机吹净路面杂物,达到符合标线要求的路面清洁标准。 2、施工放样: 在施工段范围内,根据施工图纸及技术要求,测量放线,便于施工标准控制。完成放样后,进行初检。初检验收合格后方可进行下道工序。 3、热熔道路交通标线施划详细步骤及规范: a、把热熔材料装入热熔壶中均匀加热到适宜温度。 b、在清晰水线的一侧喷涂相对应的底漆,以便标线与路面更好的粘牢。 c、熔化的热熔标线涂料待底漆表面不粘时,才能放入划线车并加入适当的玻璃珠。 d、控制流量,正式道路划线,在车道分界线及断开处粘贴不易燃烧的胶带纸以便使其段落效果分明,尺寸标准。 e、标线的端线与边线应垂直,误差不大于±5°,其它特殊标线,其角度与设计值不能大于±3°。 f、车行道边缘线、车行道分界线、警告线标线涂层厚度为2mm;导向箭头、人行预告标示、人行横道线、停止线、出入口线涂层厚度为4.5mm;减速震荡标线涂层厚度为7.5mm;表面玻璃微珠应分布均匀,划出的标线应有良好的视觉性,宽度一致,间距相等,边缘等齐,线形规则流畅,反光效果好,与路面结合牢固。 g、道路突起路标设置于车道边缘线上,每隔15米设置一个,道路突起路标产品要求符合交通行业标准“突起路标”的规定。 4、清理:在施工过程中,边施划边清理,做到无抛、洒、滴、漏,无污染物,机械设备无漏油漏水现象。施工队伍施划一段标线清理一段路面,保持路面清洁,不污染不损坏。 5、标线保护:放置警告标志,严防汽车及行人碾压已施工标线。 此外,在整个施工过程中,雨天、尘埃天、风大、温度低于5℃时须暂时停止施工。施工时,在规定程序完全结束前,应采取相应的交通安全措施,按要求设置警告标志,严格阻止车辆及行人在作业区通行,防止将涂料带出或形成车辙。
雨夜反光标线中玻璃微珠该如何选择?
通常汽车远光灯光线照射角度在70—80度间,也就是进入反光微珠的入射光线与标线的夹角在10-20度左右。这次我们取17度水平夹角对不同折射率参数的雨夜反光标线玻璃反光微珠建立数理模型分析讨论。 影响因素一: 能形成回向反射的有效入射光线;点j/k均为动点,当玻璃珠折射率系数增大时,k点沿逆时针方向运动,这时会变长,回向反射的有效入射光线增加,逆反射系数也会相应增加。 因素一结论:玻璃珠逆反射系数随着折射率的增加而增加。 不同折射率反光玻璃微珠回向反射示意图 影响因素二: a点为定点: 1.5折射率玻璃珠的有效回向反射屏弧长; 1.7折射率玻璃珠的有效回向反射屏弧长; 1.9折射率玻璃珠的有效回向反射屏弧长; 2.2折射率玻璃珠的有效回向反射屏弧长; 反射屏上光线反射点b、c、d、e为动点, 1.5折射率玻璃珠回向反射光线通过f点,1.7折射率玻璃珠回向反射光线通过g点,1.9折射率玻璃珠回向反射光线通过h点,2.2折射率玻璃珠回向反射光线通过i点。 随着玻璃珠折射率的变化 ,图示中光线入射点j、m为动点。 为便于比较,本图示1.5折射率回向反射光线通过点f时,有效回向反射屏弧长已经达到最大值,有效回向光线弧长也达到最大值,相应逆反系数也达到最理想状态。 同一条入射光线(假设点j为定点),当1.5折射率玻璃珠达到最理想逆反状态时,通过图示可以看出玻璃珠折射率1.7<1.9<2.2时,回向光线弧长关系<<。这时点g、h、i分别可以沿顺时针向点f动,同时点c、d、e作逆时针运动。当点g、h、i与点f重叠时,可运动距离点g<h<i,对应运动距离点c<d<e。当、、变大时,入射光线点j也会沿着顺时针运动,这时会变长,回向反射的有效入射光线增加,逆反射系数也会相应增加。 因素二结论:玻璃珠逆反射系数随着折射率的增加而增加。 影响因素三: 通过CAD精确制图所作的数理分析模型,我们发现反射光线与入射光线的夹角随着玻璃珠折射率的变化而变化,1.9折射率的玻璃珠平行度最好,其综合光性能达到最佳。当折射率>1.9后,随着折射率的增加,有效的平行反射光线会逐渐下降。 因素三结论:折射率在1.9以下时玻璃珠逆反射系数随着折射率的增加而增加,当折射率在1.9以上时玻璃珠逆反射系数随着折射率的增加而减小。
