热熔标线价格多少钱一平方?

2021-06-02 12:44:02

作者:美恩标线

浏览次数:19277

热熔标线价格组成主要有:热熔标线材料费(热熔标线涂料、底油、面撒微珠)、机械费(车辆与设备)、人工费、耗材(煤气、柴油、胶带、施样材料、模板等)、规费、措施费等。下面美恩标线小编为你详细介绍影响热熔标线价格的四大关键因素。

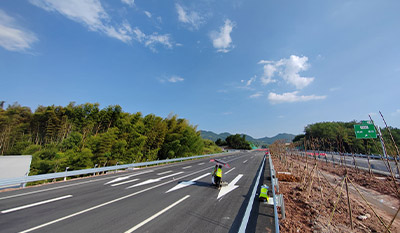

热熔标线


1、质量影响热熔标线价格
热熔标线质量主要包括标线厚度要求、材料质量要求。现行车道热熔标线厚度1.8毫米(即通用常规报价厚度),导向箭头、人行横道等特殊标线厚度2.5-3.0毫米。特殊标线比常规标线要增加材料成本5-9元/平方米,增加施工费2-3元/平方米。一般来说,热熔标线反光性能现行执行标准只有一个,即涂料中内混20%玻璃珠,同时面撒玻璃珠。但是,在激烈的专包市场竞争大环境下,出现了不同的材料质量标准:无内混珠涂料、仅仅是内混珠数量达到国标的“伪国标”涂料、可以现场抽检的全国标“大白”涂料。涂料价格也从2400元/吨-3900元/吨不等。热熔标线涂料比重普遍在2.1g/m³左右,即每1.8毫米标准厚度热熔标线材料价格有2.5-6元的影响。随着国家标准的不断完善,多级反光标线正式实施后,热熔标线的报价将会更加多样。

2、数量影响热熔标线价格
道路划线一个标配施工班组一个工班产量在800平方左右,人、机、材费用8元/平方。当数量达不到一个工班正常产量时,会出现“人工过剩”,这时需要对道路划线施工班组单独进行人工费补贴,费用补贴常常在1-10元/平方不等。

3、地域影响热熔标线价格
这里说的地域,主要包括施工距离、海拔和区域性天气环境,当次道路划线工程量低于400平方米,施工距离大于100公里时,每增加100公里要给施工队补贴10元/公里的远程施工增加费,同时运费要增加1-5元/平方。西藏等高海拔地区施工费需增加3-7元/平方。连续雨雪天气,还需要给施工班组进行基本工资补贴。

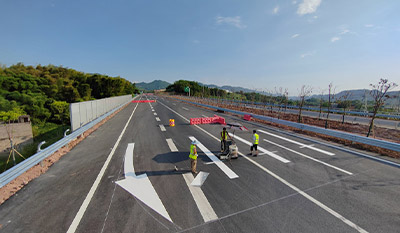

道路划线,热熔标线


4、标线基层(路面)影响热熔标线价格
路面构造孔隙会造成涂料下渗,每平方路面涂料下渗量往往在0.7-2.3公斤不等,当下渗量超过1公斤每平方时,需要另行增加材料成本。

综上所述,热熔标线现行价格普通在28-58元/平方米不等,其中云南、贵州、重庆、四川热熔标线价格28-41元/平方米,西藏热熔标线价格39-58元/平方米。
